Vrstne in prostostoječe razdelilne omare za uporabo v industriji.



Poudarki in prednosti izdelkov

  • Kakovostne industrijske omare z montažno ploščo.
  • Stabilna konstrukcija s patentiranim profilom.
  • Stopnja mehanske zaščite: IP55.
  • Širok izbor dodatkov.

Pregled nad izdelki

  • Prirobnice s PU tesnilom (ACBG) ali prirobnice z dvojno ščetko (ACBGE) za omare serije AC in KC so na voljo v širinah 400, 600, 800, 1000 in 1200 mm.
  • Montaža: Med profili okvirja se talne plošče zamenjajo s prirobnicami za kabelske uvodnice.
  • Material: 1mm pocinkana jeklena pločevina.
  • Pakiranje: 1 kos s priborom za montažo.

ACCAB: letve za pritrditev kablov za omare AC in KC širine 400, 600, 800, 1000 in 1200 mm.

  • Montaža: nad spodnjo ploščo na spodnji stranski profil okvirja omare ali na montažno ploščo.
  • Material: 2 mm pocinkana jeklena pločevina.
  • Pakiranje: 1 par s priborom za montažo.

ACCAP: Letve za pritrditev kablov za omare AC in KC širine 400, 600, 800, 1000 in 1200 mm.

  • Montaža: pod talno ploščo med spodnjimi stranskimi okvirnimi profili.
  • Material: 2 mm pocinkana jeklena pločevina.
  • Pakiranje: 1 par s priborom za montažo.

Povezovalni kompleti za optimalno prileganje in vzdrževanje pravilnega razmika med omarami ali za dodatno podporo pri dvigovanju.

  • ACCCM040: Povezovalni komplet, notranji, je sestavljen iz: 4 kotinkov, 6 povezovalnih kotnikov in kompletom tesnil.
  • ACCCI060: Povezovalni komplet, zunaji in notranji, je sestavljen iz: 4 povezovalnih kotnikov.

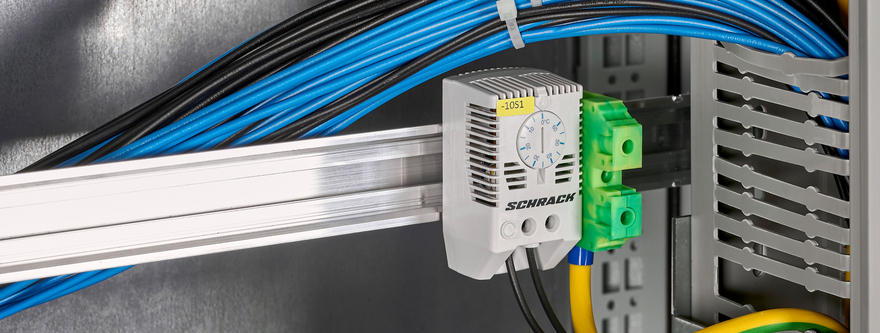

Termostat
  • Termostati se uporabljajo kot regulatorji temperature in za krmiljenje ventilatorjev in grelcov. Serijo termostatov sestavljajo tri vrste in jih je mogoče naročiti z NC, NO ali preklopnimi kontakti. Dvojni termostat je zasnovan kot regulacija ventilatorja in grelca (1NC/1NO).
  • Montaža: zaskočna na 35 mm letev.
  • Grelci se uporabljajo v kombinaciji s termostatom ali higrostatom, da se izognemo prenizkim temperaturam ali previsoki vlažnosti v razdelilniku.
  • Moč od 10 do 150 W zagotavlja, da je prava toplotna moč vedno na voljo.

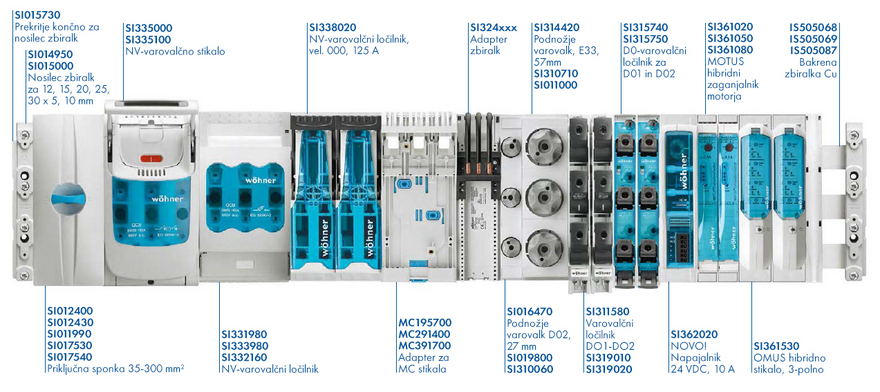

Zbiralčni sistem 60 mm, sistem z veliko izbiro komponent za številne aplikacije

Danes predstavlja središčna razdalja zbiralk 60 mm standard za številne nizkonapetostne distribucijske aplikacije. Zbiralčni sistem 60 mm je postala najpogostejši sistem v mnogih panogah.

Dva glavna razloga za uspeh: 60 mm sistem prihrani prostor ter čas in ponuja širok izbor komponent. Odvisno od zahtev je možno uporabiti številne preseke zbiralk s tokovi do največ 2500 A.

Zbiralčni sistem 60 mm

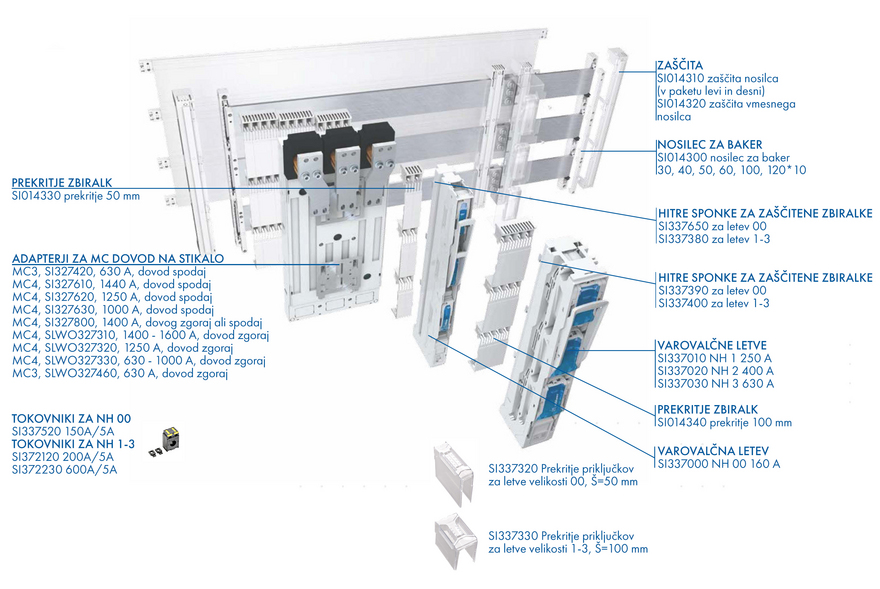

Zmogljiva sistemska rešitev s 185 mm razmika med zbiralkami

Zbiralčni sistem vodil 185 mm je modularen sistem za nizkonapetostno distribucijo električne energije. Vse komponente - vgrajene varovalčne letve NH in vgrajeni varovalčni ločilnik NH, povezovalne zbiralke, priključni moduli in adapterji, se popolnoma prilegajo. Poseben poudarek je na sistemu NH varovalčnih ločilnikov. Ta različica omogoča zanesljivo in hitro preklapljanje. Pri vključitvi odklopnikov v sistem so na voljo adapterji za vse odklopnike od 400 A do 1600 A. Zbiralčni sistem 185 mm ponuja široko paleto  možnosti hitre in enostavne vgradnje tokovnih transformatorjev. Preoblikovanje je možno brez dodatnih prostorskih zahtev. Zbiralčni sistem 185 mm uporabniku omogoča hitro realizirati stroškovno učinkovite nizkonapetostne distribucijske sisteme. Modularna struktura in združljivost komponent prispevajo k učinkoviti rabi prostora v omari. Sisteme, ki temeljijo na sistemu 185 mm, je enostavno razširiti ali spremeniti.

Zbiralčni sistem 185 mm

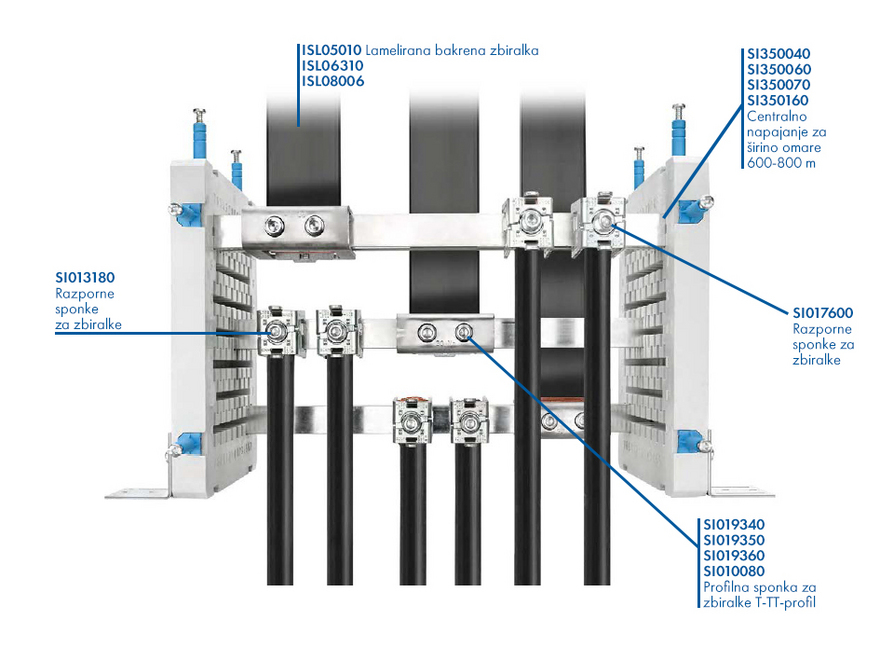

Centralno napajanje, velika variabilnost in priročnost povezav

Centralna napajalna enota do 4000 A združuje prednosti visoke kratkostične zmogljivosti, pritrditve brez vrtanja, tehnologije razpornih sponk in jasno strukturirane zasnove. Brezhibna oprema v tem sistemu napajanja postavlja visoke zahteve glede kratkostične zmogljivosti. Nosilci zbiralk so izdelani posebej za ta namen. Omogočajo veliko število možnosti priključitve bakrenih in aluminijastih vodnikov, bodisi okroglih ali laminiranih in trdnih ploščatih vodnikov. Industrijska proizvodnja in preizkusi tipa zagotavljajo skladnost z zahtevanimi varnostnimi standardi. Nazivna vrednost toka in kratkostična zmogljivost do 120 kA sta določena s tipskim preizkusom in izpolnjujeta vse zahteve za ta sistem napajanja.

Centralno napajanje
