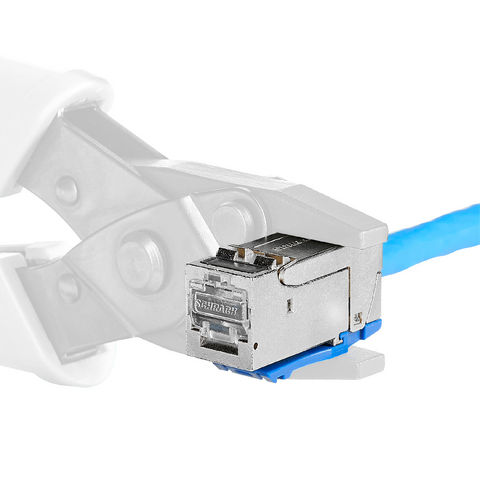

Moduli S-JACK SCHRACK TECHNIK navdušujejo s svojo visoko zmogljivostjo in enostavno montažo. Moduli RJ45 so oklopljeni in ustrezajo kategoriji 6A za 10-gigabitni ethernet. To so posebni moduli in za njihovo namestitev ni potrebno posebno orodje. Za lažje stiskanje modulov se priporoča uporaba paralelnih klešč HSPTOOL1. Zaradi tega je njihova namestitev enostavna in zelo hitra. Zelo bogata ponudba dodatnega pribora omogoča učinkovito izvedbo skoraj vsake inštalacije.

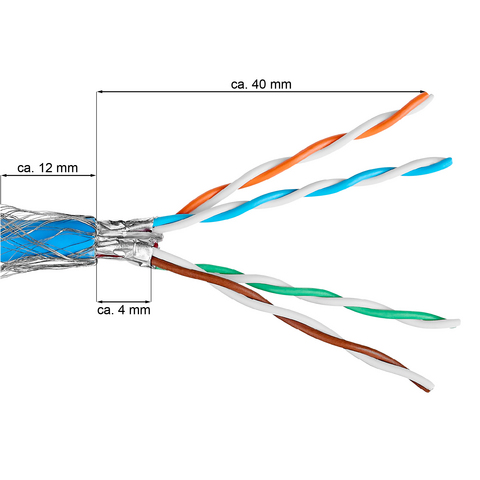

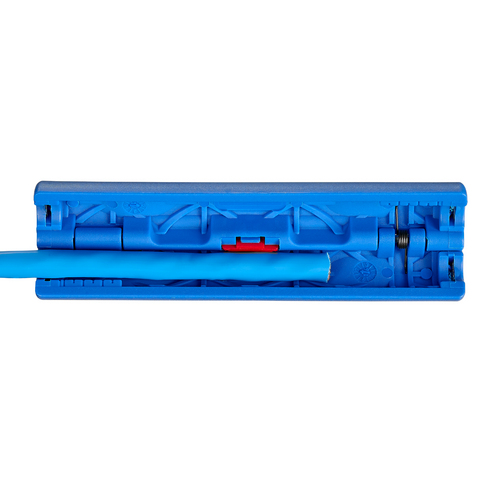

Z nožem odstranite kabelski plašč v dolžini za približno 40 mm. POZOR: ne zarežite pregloboko, da ne poškodujete oklopa kabla. Priporočeno: nož za snemanje izolacije in folije omrežnih kablov HTOOL00005.

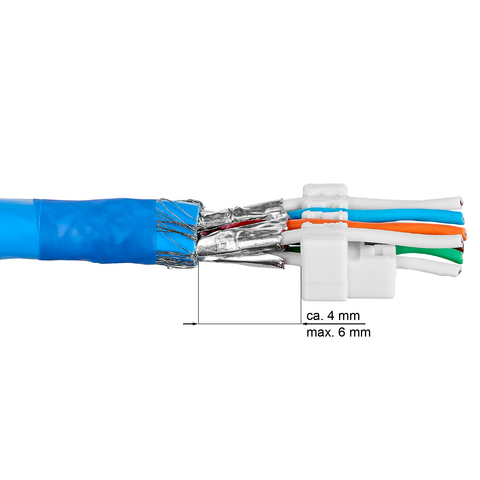

Celoten oklop povlecite nazaj čez kabelski plašč in pritrdite z izolirnim trakom. Skrajšajte oklop parice na 4 mm.

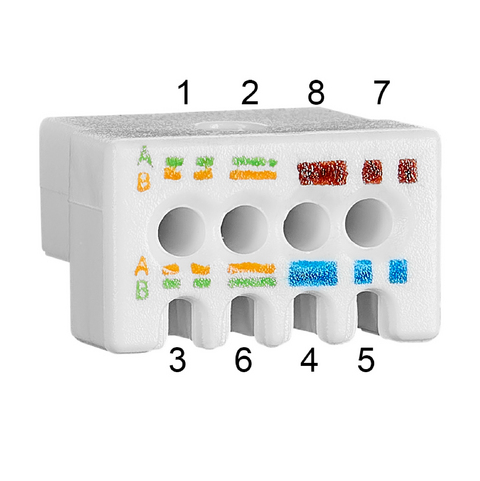

Nosilec vodnikov (paric) z barvno oznako v skladu s TIA/EIA 568 različica A in B.

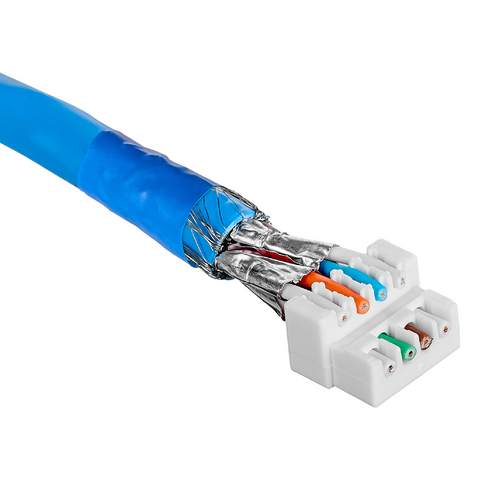

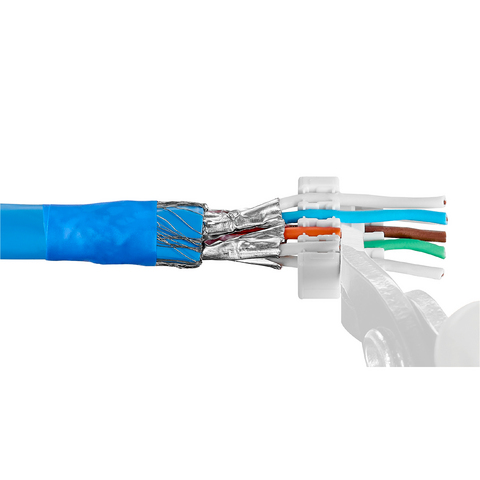

Vstavite vodnike v držalo glede na želeno barvno oznako.

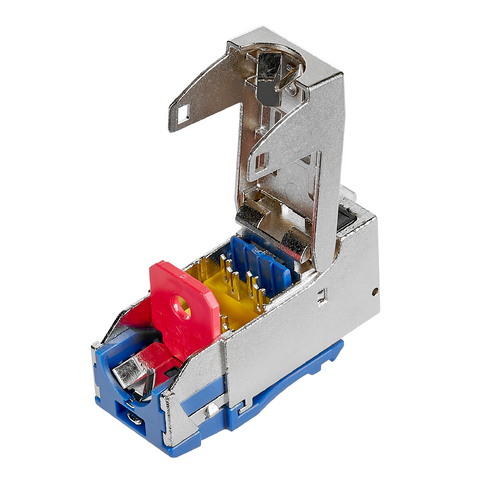

Odstranite transportno zaščito. Transportna zaščita je izdelana iz bio umetne mase, primerne za kompostiranje.

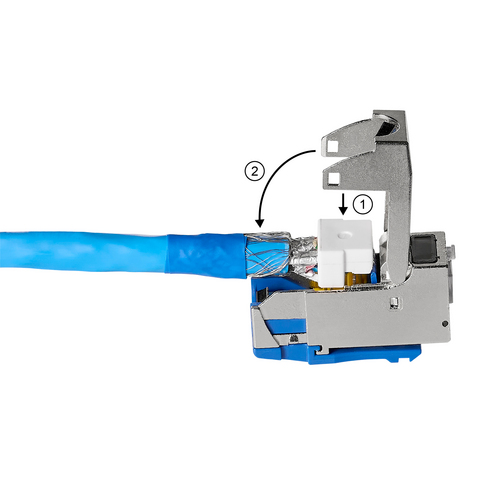

1. Vstavite držalo vodnikov v modul.
2. Zaprite pokrov, da se zasliši „klik“.
Tako izgleda popolnoma sestavljen modul S-JACK.
Poleg številnih tehničnih prednosti, kot so posebej visoka stopnja zaščite pred potegom, zanesljiv kontakt z oklopom zaradi posebnih konic krempeljcev in preprosta namestitev brez orodja, je modul S-JACK tudi trajnosten in okolju prijazen!
Izdelek je proizveden v EU in dobavljen v trajnostni, okolju prijazni embalaži. Posamezne komponente modula S-JACK pa so izdelane iz bioplastike, primerne za kompostiranje.

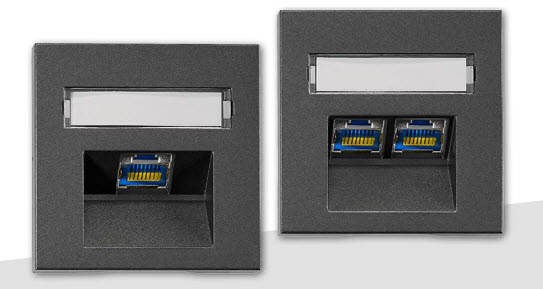

Modul S-JACK lahko enostavno kombinirate s številnimi pokrovi in okvirji iz naše serije inštalacijskih stikal VISIO S.
Modul S-JACK, nosilec modula (HSED02UMBV), pokrov in okvir VISIO S skupaj tvorijo funkcionalno in hkrati privlačno kombinacijo.
Uredba o gradbenih proizvodih ureja pravilno uporabo kablov. Ker se modul S-JACK pogosto uporablja v povezavi z omrežnimi kabli, je pomembno, da uporabljeni kabli ustrezajo zahtevam uredbe.
V naši široki ponudbi boste našli različne kable, ki ustrezajo različnim razredom uredbe in so zato primerni za široko paleto aplikacij.
